Diese Seiten wurden für den Girls' Day 2021 von Iris Feldt, Christophe Pixius, Johannes Schwinn, Jiahan Shi, Sofía Vidal, Ricardo Waibel und Martina Zündel ausgedacht, geplant und umgesetzt. Dabei entstand auch dieses Video, das unsere Arbeit erklärt.


Der Kosmische Mikrowellenhintergrund und Kugelflächenfunktionen

Seite    ⟨  1    2  ⟩

1) Die Weltkarte

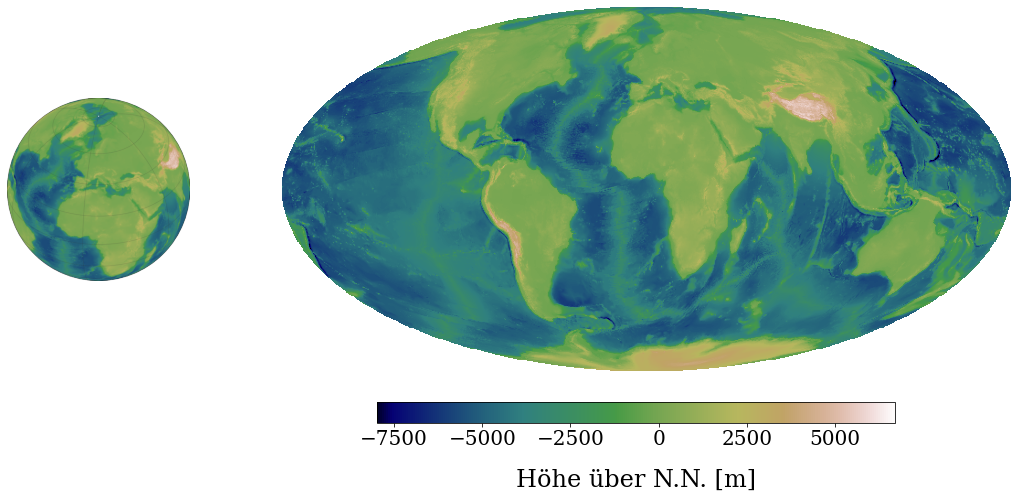

Hier siehst du rechts eine Karte der Erde. Die Farben stellen dar, wie viele Meter m über N.N. = Normal Null (Meeresspiegel) sich das Festland befindet.

Manche Regionen haben negative Werte - was bedeutet das?

Überrascht dich das Bild?

Was würde passieren, wenn man über den Rand der Karte rechts hinausgehen würde?

Die Karte der Erde

2) Rekonstruiere die Höhe der Erde

Rechts siehst du wieder die Erde - zumindest, wenn du den Regler mit ℓ ganz nach rechts schiebst.

Wie verändert sich das Bild der Erde, wenn du ℓ auf kleinere und größere Werte setzt?

Welche Rolle spielt das ℓ?

Links siehst du ein sogenanntes "Leistungsspektrum", mit dem wir auch in der Kosmologie arbeiten. Der weiße Teil stellt den Bereich dar, der zur Rekonstruktion des Bildes auf der rechten Seite benutzt wird. Ab der Skala ℓ, die du einstellst, wird der graue Teil ignoriert. Je mehr Information wir nutzen, um die Höhenfunktion auf der Erdoberfläche zu rekonstruieren, desto genauer können wir das Bild reproduzieren!

ℓ : Rekonstruktion der Karte der Erde mithilfe von Kugelflächenfunktionen.

3) Wie funktioniert die Rekonstruktion? Was macht ℓ?

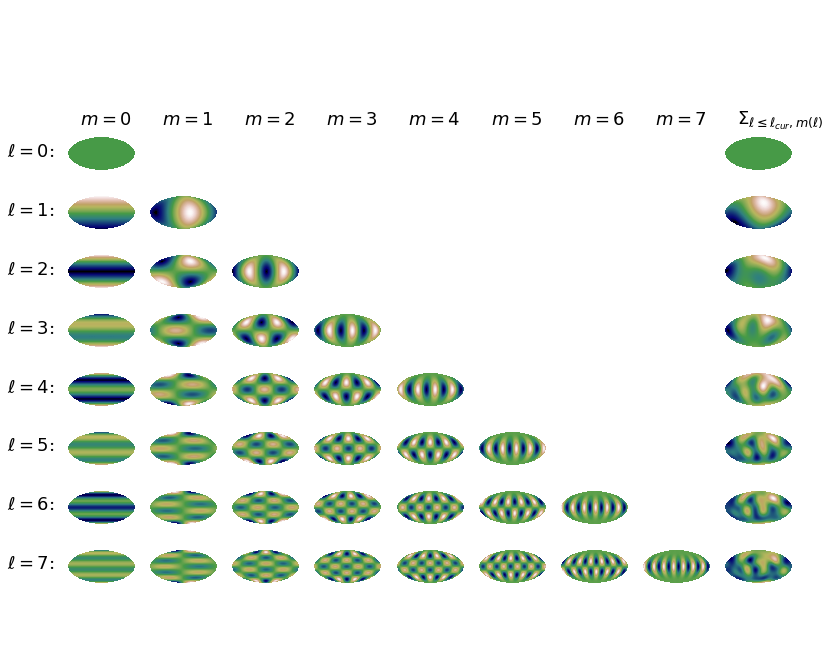

In der folgenden Grafik siehst du sogenannte Kugelflächenfunktionen. Wir nutzen sie für die Rekonstruktion. Für jedes ℓ (siehe Zeilen), gibt es eine oder mehrere "Basisfunktionen". Wie viele Basisfunktionen gibt es für ℓ=1? Wie verändert sich das Aussehen der Basisfunktionen mit größerem ℓ?

Rechts siehst du, was passiert, wenn wir die Basisfunktionen mit einem Faktor gewichten (multiplizieren) und dann zusammenaddieren.

Du siehst wieder, je mehr Basisfunktionen (höheres ℓ) wir nutzen, desto genauer kann die Rekonstruktion werden.

... Doch woher wissen wir die Vorfaktoren von den Basisfunktionen? (siehe Teil 3.b)

Kugelflächenfunktionen

Hier kannst du selbst Basisfunktionen (mit richtigem Vorfaktor) zusammenaddieren und schauen, wie sich das Bild verändert.

Superposition verschiedener Kugelflaechenfunktionen

3b) Woher wissen wir die Vorfaktoren?

Zunächst einmal die Frage: Wieso brauchen wir eigentlich Funktionen, die zweidimensional sind? Verstehst du, warum wir die Funktionen "Kugelflächenfunktionen" nennen? Warum "Kugel" und warum "Flächen"?

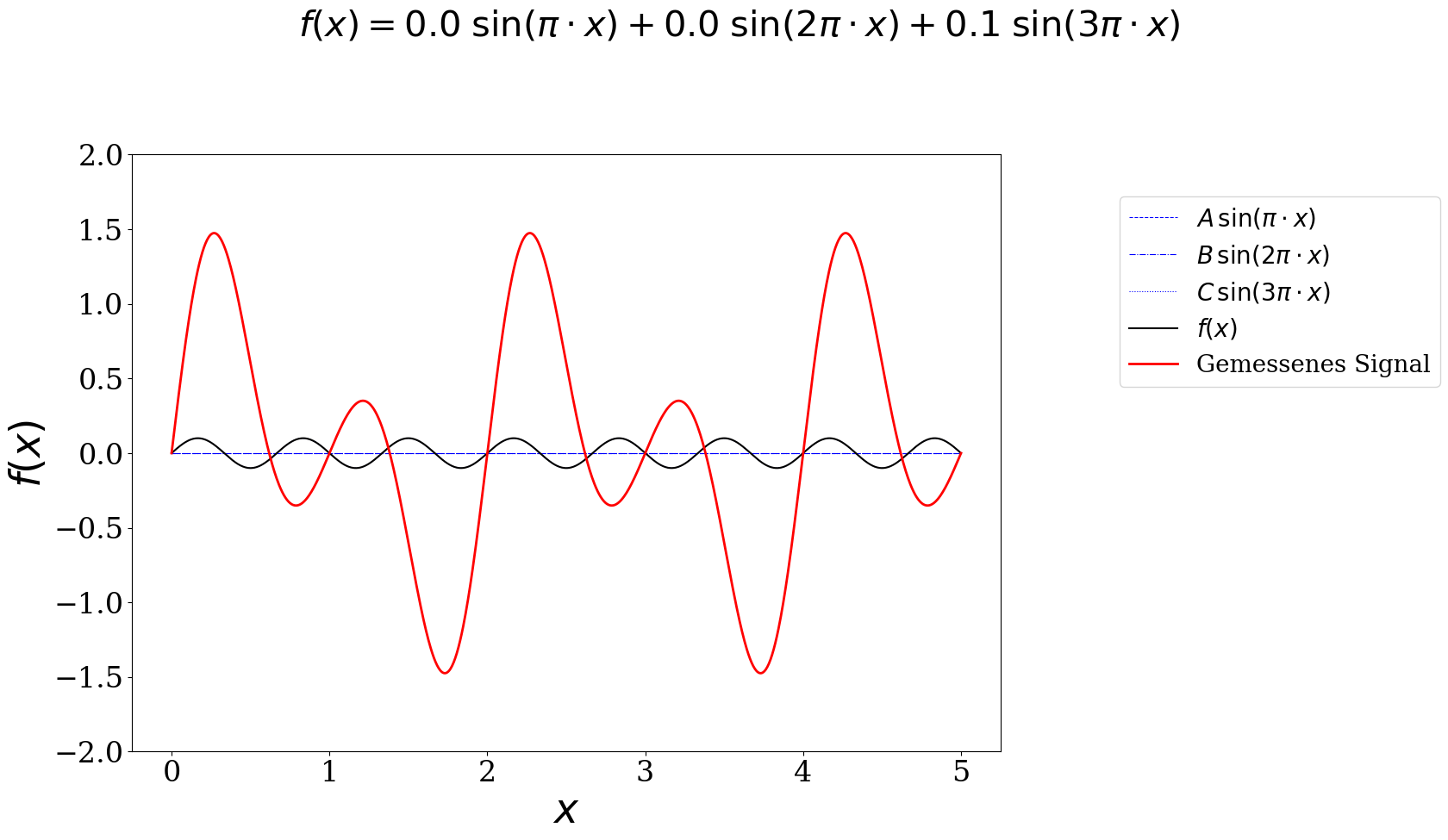

Wenn wir ein eindimensionales Signal hätten, dann könnte es aussehen, wie das rote im folgenden Bild. Die blauen Funktionen sind in diesem Spiel deine Basisfunktionen. Sie werden mit je einem Vorfaktor A, B und C multipliziert und zusammenaddiert. Das Ergebnis ist die schwarze Kurve. Kannst du die Vorfaktoren so einzustellen, dass die schwarze Kurve das "gemessene" Signal reproduziert?

A:

B:

C:

Rekonstruiere das gemessene Signal
